Extrem geringer Stromverbrauch 4-Port MTT-Hub für USB 2.0

| Redakteur: Sebastian Gerstl

Eine Stromaufnahme von nur 54 mA bei gleichzeitigem Betrieb aller Ports zeichnet den 4-Port MTT-Hub XR22414 von Exar aus (Vertrieb: SE Spezial-Elektronik).

Firmen zum Thema

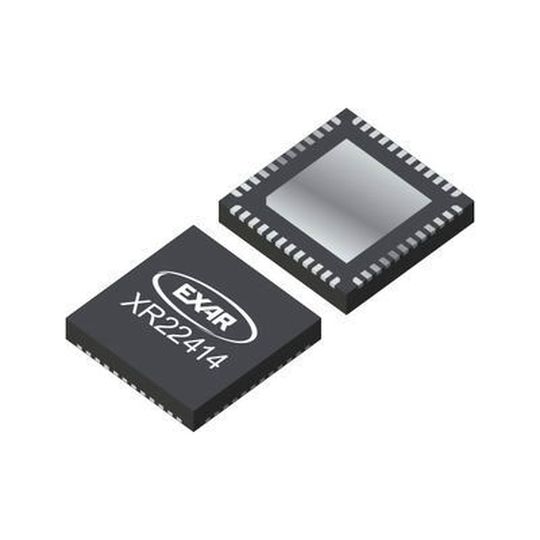

(Bild: SE Sepzial-Elektronik)

Der speziell für USB 2.0-Anwendungen entwickelte 4-Port MTT-Hub XR22414 nutzt zum Erreichen einer möglichst großen Bandbreite Multiple Transaction Translators (MTT). Die Verbindung mit den Upstream-Ports erfolgt wahlweise mit 480 MBit/s (Hi-Speed) oder 12 MBit/s (Full-Speed), während die Downstream-PHYs an allen Ports Unterstützung für Hi-, Full- und Low-Speed (1,5 MBit/s) bieten.

Der Baustein kann an 5 V oder 3,3 V Versorgungsspannung betrieben werden, was eine Stromversorgung via USB oder lokal ohne externen LDO-Regler wermöglicht. Die integrierte Power-Enable-Funktion steht wie die Überstrom-Erkennung wahlweise für einzelne oder alle Ports zur Verfügung. Zudem bietet der XR22414 Anzeigefunktionen, mit denen sich die Aktivität der einzelnen Ports und des gesamten Hubs überwachen lassen.

Die Kompatibilität des XR22414 mit gängiger USB 2.0-Treibersoftware garantiert eine einfache Implementierung. Zu den Einsatzgebieten des wahlweise in einen 48-Pin-LQFP oder QFN-Gehäuse erhältlichen Hub-Bausteins gehören alle Anwendungen, in denen es auf einen niedrigen Stromverbrauch und geringen Platzbedarf ankommt, z.B. Point-of-Sale-Terminals, USB-Port-Expander, Prüfinstrumente sowie weitere industrielle Anwendungen.

Nähere Informationen finden Sie auf der Webseite des Distributors: www.spezial.com.
