3D-Lötstelleninspektion mit acht geneigten Kameras für höchste Qualitätsanforderungen

Redakteur: Dr. Anna-Lena Gutberlet

Das intelligent vernetzbare Inline-Inspektionssystem S3088 ultra gold liefert im Bereich der automatischen optischen 3D-Lötstelleninspektion eindeutige und realitätsgetreue Prüfinformationen und ist damit bestens für Qualitätssicherung von Elektronik-Baugruppen geeignet.

Firmen zum Thema

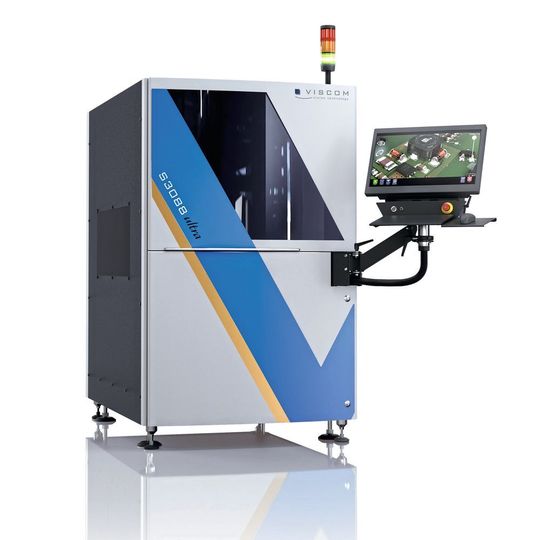

Das 3D-AOI-System S3088 ultra gold von Viscom wird zur Bauteil-, Bestückungs- und Lötstellenkontrolle weltweit erfolgreich eingesetzt und hat sich als das Premiumsystem mit herausragender Prüftiefe und rasanter Prüfgeschwindigkeit etabliert.
Das 3D-AOI-System S3088 ultra gold von Viscom wird zur Bauteil-, Bestückungs- und Lötstellenkontrolle weltweit erfolgreich eingesetzt und hat sich als das Premiumsystem mit herausragender Prüftiefe und rasanter Prüfgeschwindigkeit etabliert.
(Bild: Viscom)

Die hoch präzise Lötstellenvermessung mittels 3D-AOI ist in der Prüfung von High-End-Elektronik im Automotive-Sektor aber auch in anderen Fertigungssegmenten von zentraler Bedeutung für die zukünftige, fehlerfreie Produktqualität und somit für die langfristige Kundenzufriedenheit.

Ermöglicht wird die Performance durch die eingesetzte innovative Kameratechnologie: Mit dem ultraschnellen Kameramodul XMplus stehen als Ergebnis der dreidimensionalen Messung leicht zu interpretierende Höhen- und Positionswerte zur Verfügung.

Der Zugriff auf exakte Messergebnisse unterstützt den Anwender bei der Erstellung von Prüfprogrammen. Entscheidend für eine echte und sichere Vermessung ist die Qualität der Daten. Daher werden bei der S3088 ultra gold für die Beurteilung einer Lötstelle mehrere Höhenprofile am Lotmeniskus mit einer sehr guten Auflösung von 10 µm vermessen.

Die seitlich geneigten Kameras sorgen für eine 360-Grad-Rundumsicht aus allen acht Richtungen auf Bauteile und deren Lötstellen. Realitätsgetreue Prüfbilder in Kombination mit zuverlässigster Verifikationssoftware gewährleisten geringste bis nahezu null Pseudofehler.

Neben der Bewertung von Lötstellen ist aber auch die exakte Erfassung der Bauteilausrichtung ein zunehmend wichtiges Einsatzfeld des 3D-AOI-Systems. Speziell zur Prüfung von LEDs, bei denen minimale Verkippungen schon als Fehler gelten, führt die S3088 ultra gold zu besten Prüfergebnissen.

Mittels der Long-Board-Option können LED-Leiterplatten von bis zu 2000 mm Länge detektiert werden. Mithilfe der optischen Inspektion lassen sich zusätzlich auch kleinste Kratzer auf den LEDs sicher erkennen.
