Extrem wendig, lokal emissionsfrei sowie vernetzt mit Fahrer und Umwelt: Mit dem Smart Urban Vehicle zeigt ZF, welches Potenzial die intelligente Vernetzung einzelner Fahrwerk-, Antriebs- und Fahrerassistenzsysteme in sich trägt und präsentiert eine exemplarische Lösung für das Klein- und Kompaktsegment im urbanen Individualverkehr.

Firmen zum Thema

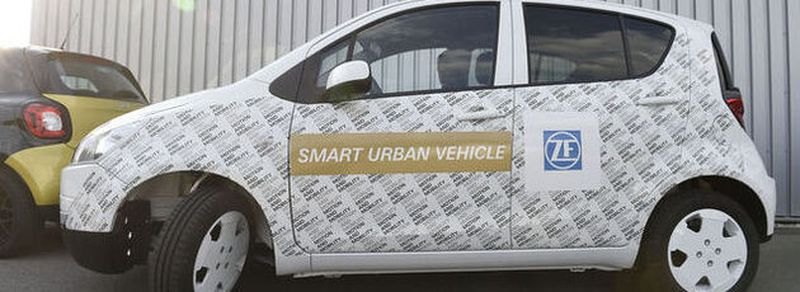

Extrem wendig, lokal emissionsfrei und vernetzt mit Fahrer und Umwelt: Mit dem Konzept Smart Urban Vehicle präsentiert ZF eine exemplarische Lösung für das Klein- und Kompaktsegment im urbanen Individualverkehr.
Extrem wendig, lokal emissionsfrei und vernetzt mit Fahrer und Umwelt: Mit dem Konzept Smart Urban Vehicle präsentiert ZF eine exemplarische Lösung für das Klein- und Kompaktsegment im urbanen Individualverkehr.
(Bild: ZF Friedrichshafen)

Herzstück des Konzeptfahrzeugs ist der radnahe, rein elektrische Hinterachsantrieb eTB (electric Twist Beam), der es ermöglicht, das grundlegende Layout des Smart Urban Vehicle neu zu gestalten. Ein Einschlagwinkel von bis zu 75 Grad erhöht die Agilität und Wendigkeit des Prototyps enorm.

Für zusätzlichen Komfort sowie für Sicherheit und Effizienz sorgen zwei Fahrerassistenzfunktionen: Smart Parking Assist manövriert das Fahrzeug in nahezu jede noch so kleine Lücke – per Knopfdruck ferngesteuert über Mobile Devices wie Smartphone oder Smart Watch. Komfortables und effizientes Fahren ist mit dem Konzeptfahrzeug dank der cloudbasierten Assistenzfunktion PreVision Cloud Assist möglich.

Bildergalerie
Bildergalerie mit 5 Bildern

Die Konzeptstudie reguliert zum Beispiel bei Bedarf rechtzeitig vor Kurveneinfahrt das Antriebsmoment nach unten und drosselt so ohne mechanischen Bremsvorgang die Geschwindigkeit. Auch über das Lenkrad steht der Fahrer im direkten Kontakt zum Smart Urban Vehicle: Eine Berührungserkennung deckt die Lenkradfläche vollständig ab und bildet damit die Grundlage für Assistenz- und automatisierte Fahrfunktionen. Über ein OLED-Display in der direkten Sichtachse werden dem Fahrer zusätzliche Informationen vermittelt.

Bestehende Technologien und Systeme im Fahrzeug miteinander vernetzen

„Mit dem Smart Urban Vehicle zeigt ZF, welche konkreten Lösungen für den städtischen Individualverkehr wir heute schon allein dadurch erzielen können, wenn bestehende Technologien und Systeme im Fahrzeug miteinander vernetzt werden, sie mit dem Fahrer, mit dessen Verhalten und mit der Umwelt interagieren oder sie auf Datenmaterial zugreifen lassen, das mittels Cloud Connectivity an jedem beliebigen Ort zur Verfügung steht“, erklärt Dr. Stefan Sommer, Vorstandsvorsitzender der ZF Friedrichshafen AG. „Gleichzeitig markiert diese Studie gewissermaßen auch einen Startpunkt, von dem aus sich die Konzepte für die urbane Mobilität der Zukunft sehr konkret weiterdenken lassen – auch im Hinblick auf die neuen Kompetenzfelder, die aus der Übernahme von TRW für den ZF Konzern erwachsen.“

Elektrofahrzeug auf Basis eines Standard-Kleinwagens

Mit dem Smart Urban Vehicle präsentiert ZF ein Elektrofahrzeug, das auf Basis eines Standard-Kleinwagens komplett eigenständig aufgebaut wurde. Seine Leistung bezieht das Konzeptfahrzeug aus einer Traktionsbatterie, die in insgesamt drei Modulen an der Vorder- und Hinterachse Platz findet.

Den Antrieb übernimmt die Verbundlenker-Hinterachse eTB (electric Twist Beam) von ZF, an deren linken und rechtem Rad je eine kompakte Antriebseinheit mit einer Leistung von 40 Kilowatt sitzt. Bei einem Achsmoment von 1400 Newtonmetern und einer Maximaldrehzahl von 21.000 Umdrehungen pro Minute erreicht das grundsätzlich auf den innerstädtischen Verkehr ausgelegte Fahrzeug eine Höchstgeschwindigkeit von 150 Kilometern pro Stunde.

Einschlagwinkel von bis zu 75 Grad

„An der Vorderachse haben wir ein neues Konzept mit Einschlagwinkeln von bis zu 75 Grad realisiert“, erklärt Dr. Harald Naunheimer, Leiter Forschung und Entwicklung der ZF Friedrichshafen AG. Das innovative Fahrwerkkonzept reduziert damit den Lenkaufwand bei Park- und Wendemanövern deutlich und erhöht damit vor allem die Wendigkeit des Kleinwagens: Dank des veränderten Radeinschlags verringert sich der Wendekreisdurchmesser des Smart Urban Vehicle auf weniger als sieben Meter – ein U-Turn, also ein Wendemanöver von 180 Grad, auf einer gängigen zweispurigen Straße ist damit ohne Schwierigkeit möglich.

Unterstützt werden die Lenkbewegungen an der Vorderachse vom Torque-Vectoring-System des Hinterachsantriebs, das die Antriebskraft individuell auf die beiden Hinterräder verteilt und das Anfahren bei derartig großen Radeinschlägen erst ermöglicht. Damit lässt sich das Konzeptfahrzeug auch in äußerst kleine Parklücken von etwa vier Metern Länge bequem in meist nur einem Zug manövrieren.
