Multiprotokoll-Lösung mit Cortex-A7/M3-Core

| Redakteur: Margit Kuther

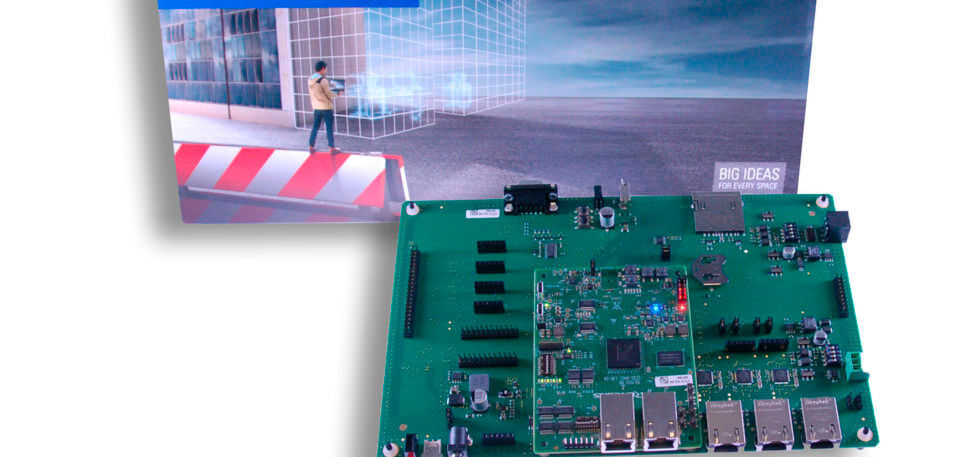

RZ/N1 Solution Kit: enthält je nach gewünschtem Derivat ein RZ/N1D Kit, RZ/N1S Kit oder das RZ/N1L Kit (letztere ab Q4/2017).
RZ/N1 Solution Kit: enthält je nach gewünschtem Derivat ein RZ/N1D Kit, RZ/N1S Kit oder das RZ/N1L Kit (letztere ab Q4/2017). (Bild: GLYN)

Renesas RZ/N1 ermöglicht es, mit nur einer MCU-Lösung verschiedenste Anforderungen bei unterschiedlichen Steuerungen zu erfüllen (Vertrieb: Glyn)

Renesas RZ/N1 implementiert die wichtigsten in der Industrie etablierten Kommunikationsprotokolle:

Ob EtherCAT, MODBUS, PROFINET, SERCOS, Powerlink, EthernetIP, CANopen – der Renesas RZ/N1 ist per Software frei nach Einsatzbereich in Echtzeit konfigurierbar. Realisiert wird dies über ein internes Switch-Management der verfügbaren Real-Time Feldbusprotokolle.

Die Multicore-Architektur prädestiniert den RZ/N1 für industrielle Anwendungen wie Gateways, speicherprogammierbare Steuerungen (SPS), Terminals und Remote I/O-Units.

Den RZ/N1 gibt es aktuell in 3 verschiedenen Core Varianten. Zusätzlich gibt es verschiedene Versionen mit und Ohne Redundanz sowie mit und ohne Sicherheitsfunktion.

Mit Software Support zum IoT Device

GOAL ist eine Kommunikationsschnittstelle des GLYN-Partners, der Firma PORT, und bedeutet „Generic Open Abstraction Layer“. Die Core-To-Core- (C2C) Kommunikation erfolgt über SPI und Dual Ported RAM (DPRAM).

Die GOAL-Schnittstelle können Kunden selber erstellen oder von PORT anpassen lassen. Die Kommunikation erfolgt im Handshake-Betrieb. MCU 1 schreibt MUTEX-gesteuert in einen reservierten Bereich des DPRAM und informiert am Ende MCU 2 via Telegramm in der MAILBOX, dass die Daten bereit stehen.

Die Real-Time-Kommunikationstechnologie GOAL unterstützt den RENESAS RZ/N1 mit all seinen Core-Varianten. Das integrierte Switch-Management, die verfügbaren Real-Time-Feldbusprotokolle wie PROFINET CCB, CANopen, EtherCAT, EthernetIP, Modbus TCP und weitere Features bilden in Kombination mit dem RZ/N1 ein echtes IoT Device ab.

Starterkit für den schnellen Einsatz

Für die Entwicklung eignet sich die Lösung „RZ/N1 Solution Kit“. Diese enthalten je nach gewünschtem Derivat ein RZ/N1D Kit (ab sofort verfügbar), RZ/N1S Kit oder das RZ/N1L Kit (beide ab Q4/2017). Mit dem optionalen RZ/N1 Expansion Board „CONNECT IT!“ erhalten Interessenten Zugang zu allen verfügbaren RZ/N1-Schnittstellen.

Gewinnspiel VW T1 Bus/Kastenwagen im Maßstab 1:16

Verlosung: Mit etas Glück können die Teilnehmer einen VW-T1-Bus im Maßstab 16:1 gewinnen
Verlosung: Mit etas Glück können die Teilnehmer einen VW-T1-Bus im Maßstab 16:1 gewinnen (Bild: GLYN)

GLYN bietet Kunden an, sich auf der GLYN-Webseite bis zum 29.09.2017 zu registrieren und an einer Verlosung teil zu nehmen. Zu gewinnen gibt es einen ferngesteuerten VW T1 Bus/Kastenwagen im Maßstab 1:16.
